BIM软件指南

一、上海中心BIM软件图谱

上海中心大厦2008年11月29日第一根桩，2016年4月27日启动分期运营，BIM主要在建造期间使用。

      外幕墙制图效率提高200%，处理图纸数据的转换效率提升50%，复杂组件测量效率提升10%；

      机电专业方面减少60%现场制作工作量，减少90%焊接、粘胶工作，实现70%管道预制率；

      室内装饰方面，初步实现模块化、工厂化模式；

      碰撞检测统计，提前发现并解决10万+碰撞点。

软件应用图谱

自下而上-先有局部应用，后整体总结与梳理

红框部分为其主要应用软件。

上海中心大厦项目启动时，国内BIM应用还处于萌芽期，因而该项目策划阶段并无整体BIM应用规划，而是进入施工阶段以后，因项目太具备标杆意义，局部BIM应用不断展开与深化，最后总结形成上图。

二、中国尊BIM软件图谱

中国尊2013年7月29日正式开工，2018年12月28日完成初步交付。

建模软件：

      建筑、结构、机电使用REVIT系列软件；

      建筑外形体曲面使用Rhino、Catia系列软件；

      幕墙专业使用Rhino软件；

      钢结构使用Tekla、Revit软件。

模型整合：

      最终可编辑模型基于REVIT平台；

      最终浏览模型基于Navisworks平台。

协同管理：

      BIM协同工作及管理基于ProjectWise平台。

软件应用图谱

自上而下-先有整体规划，应用持续深化

与上海中心所不同的是，中国尊项目从开始就有明确的BIM应用规划，甲方有专门的费用预算。

中国尊BIM应用的“最低”目标非常明确：设计各专业零碰撞、工程零返工。

三、国外BIM软件使用情况

JBKnowledge施工技术报告2017

英国NBS发布National BIM Report 2018

2017国外BIM软件在上海市应用情况（143份问卷）

四、中国BIM软件与问题

模型创建与建筑BIM软件

Autodesk Revit、Bentley AECOsim Building Designer、Graphisoft ArchiCAD、Dassault CATIA、Trimble SketchUp、McNeel Rhino、天正TR…

结构BIM软件

PKPM-BIM、盈建科YJK、广夏GSRevit、探索者TSRS、Tekla Structures、Autodesk Advance Steel、Nemetschek AIIPLAN PLANBAR…

机电BIM软件

Autodesk Revit和MEP Fabrication、广联达MagiCAD、鸿业BIMSpace…

造价BIM软件

      广联达、鲁班…

      红字部分为国产软件，当前国产软件主要面临如下问题：

      自主知识产权的三维图形平台和BIM基础平台缺失；

      自主的数据格式和图形格式等数据标准和软件标准缺失；

      工程项目数据安全隐患。

五、BIM相关硬件

主机及服务器

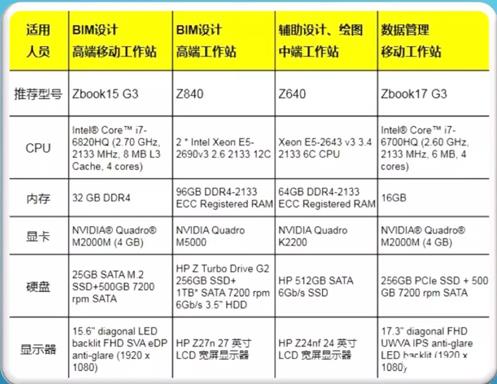

2012年中国尊与惠普签署战略合作协议，由惠普持续提供BIM所需硬件产品；下图为中国尊甲方主流BIM硬件配置情况（2015年左右），运行Revit2017、Rhino4.0、Catia（V5R20）流畅。

BIM硬件核心要关注内存和显存两方面，越大越好；

16G内存+6G显存应为最低配置要求，当前京东该配置笔记本报价在7000-15000之间。

其他硬件情况

其它信息技术大多软硬件一体，主要涉及BIM数据采集或数据应用；

中国5G的普及将加速这些技术的应用。

JBKnowledge施工技术报告2017
